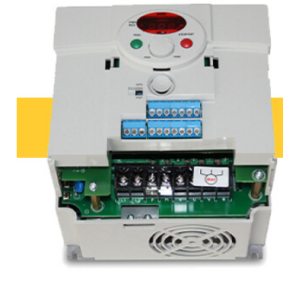

اینورتر LS مدل ic5

معرفی شرکت و اینورتر LS

شرکت ال اس یکی از شرکت‌های سازنده تجهیزات الکتریکی در دنیاست که در بیشتر از بیست کشور، در حال فعالیت است و تعداد ۱۰۰ شرکت به‌عنوان زیرمجموعه آن، مشغول به فعالیت‌اند. اینورتر ال اس مدل icp یکی از انواع مدل‌هایی است که توسط این شرکت تولید می‌شود. در ادامه می‌توانید در مورد ویژگی‌ها و مشخصات فنی این اینورتر icp بیشتر بدانید.

اینورتر LS مدل ic5 یک اینورتر کوچک با گشتاور بالا است که برای کاربری‌های نرمال و سبک می‌توان از آن استفاده کرد. این محصول می‌تواند به طور خودکار مشخصات الکتریکی موتور را تشخیص دهد و به همین دلیل با موتورهای مختلف سازگار می‌شود. به علاوه می‌توان شباب‌های راه‌اندازی و توقف را در آن تنظیم کرد که این موضوع انعطاف‌پذیری اینورتر ال اس مدل ic5 را افزایش داده است.

شرکت ال اس از زمان تاسیس در سال ۱۹۳۶، تحت مالکیت گروه ال‌جی بود اما بعد از نزدیک به ۷۰ سال از شرکت ال‌جی جدا شد و به‌عنوان شرکتی مستقل به فعالیت خود ادامه داد. شرکت ال اس یکی از بزرگ‌ترین شرکت‌ها در زمینه تولید اینورتر یا همان درایو محسوب می‌شود. این شرکت انواع محصولات صنعتی را تولید و روانه بازار کرده است. اینورتر ال اس مدل ic5 یکی از بهترین و جدیدترین محصولات این برند است. در ادامه به معرفی بیشتر این محصول پرداخته می‌شود.

ویژگی های اینورتر LS مدل ic5

اینورترها وظیفه تبدیل جریان برق مستقیم به متناوب را دارند و با توجه نوع نیاز، در انواع مختلفی ساخته می‌شوند که هر نوع ویژگی‌های خاص خود را دارد. در اینجا، مهم‌ترین ویژگی‌های اینورتر مدل IC5 شرکت LS را مورد بررسی قرار می‌دهیم:

– کلاس حفاظتی IP20
– دارای ورودی و خروجی آنالوگ
– قابلیت کار در فرکانس ۵۰ تا ۶۰ هرتز
– قابلیت کار در محدوده توان ۰.۴ تا ۲.۲ کیلووات
– دارای منبع الکترونیکی تک فاز با ولتاژ ۲۰۰ تا ۲۳۰ ولت
– دارای قابلیت ارسال سیگنال کنترلی به صورت NPN و PNP
– قابلیت کنترل برداری در زمان تغییرات بار برای کنترل سرعت
– دارای استانداردها و گواهی‌های تایید KC، CE، UL، CUL و C-Tick
– پشتیبانی از پروتکل ارتباطی Modbus-RTU برای کنترل از طریق PLC و دستگاه‌های دیگر

مزایای اینورتر ال اس مدل ic5

– کیفیت مطلوب
– مصرف بهینه انرژی
– امکان کنترل گشتاور
– مجهز به فیلتر نویزگیر
– تعداد ورودی‌ و خروجی‌های بالا
– امکان کنترل میزان فرکانس خروجی
– امکان کنترل اینورتر به‌وسیله کامپیوتر
– قابلیت تنظیم خودکار فاکتورهای موتور
– امکان کنترل سرعت توسط رفرنس آنالوگ
– دارای کلاس‌های حفاظتی مختلف برای موتور
– کارایی و سرعت بالا به دلیل داشتن برد DSP
– دارای قابلیت افزایش دستی یا اتوماتیک گشتاور
– دارای حافظه‌ای با توانایی ذخیره ۵ خطای آخر
– امکان اندازه‌گیری پارامترهای موتور به صورت اتوماتیک

مشخصات فنی اینورتر ال اس مدل ic5

اینورتر ال اس مدل ic5 قابلیت کنترل برداری بدون سنسور svc را دارد که به وسیله آن قادر است جدای از کنترل کردن گشتاور، کنترل سرعت موتور را در شرایط متفاوت مثل تغییرات ناگهانی بار، بهینه سازی کند. در این اینورتر با توجه به قابلیت اتوتیون خودکار، پارامترهای موتور به شکل اتوماتیک تنظیم می‌شوند. با این ویژگی باعث می‌شود که مشکل‌های مربوط به شروع به کار موتور با تغییرات بار در حیت سرعت‌های پایین و گشتاور کم، کاهش پیدا کند.

همچنین این اینورتر ویژگی سیگنال‌های دوگانه NPN و PNP را برای کنترلرهای خارجی به وجود می‌آورد. این اینورتر با ولتاژ ۲۴ ولت جریان مستقیم کار می‌کند. این عملکرد بدون توجه به این مورد است که نوع PLC یا سیگنال‌های کنترلی چیست. اینورتر ال اس ic5 بهترین و مرسوم‌ترین نوع ارتباط شبکه را به جهت کنترل با PLC به صورت راه دور فراهم آورده است. همچنین کنترل کننده PID در این اینورتر برای ترتیب دادن سریع تصحیح سرعت با کمترین میزان خطا یا نوسان برای کنترل کردن جریان، دما و فشار است.

جدول مشخصات اینورتر ic5

اینورتر ال اس مدل ic5 دارای کلاس تک فاز است که با ولتاژ ۲۰۰ تا ۲۳۰ ولت کار می‌کند؛ به همین دلیل است که در کارهای سبک مورد استفاده قرار می‌گیرد. برخی از مشخصات فنی این مدل اینورتر در جدول زیر ارائه شده است؛

نحوه کد خوانی اینورتر ال اس مدل ic5

با استفاده از کدهای موجود بر روی بدنه اینورتر LS مدل ic5 می‌توانید اطلاعاتی را درباره این محصول به دست اویید. هر کد بر روی بدنه این اینورتر به ۵ قسمت تقسیم می‌شود که از قرار زیر هستند:

۱- مدل محصول که با علامت SV نمایش داده می‌شود و نشان‌دهنده عبارت LS Standard Drive است

۲- توان موتور که با یک عدد سه رقمی نمایش داده می‌شود. در این بخش عدد ۰۰۴ نشان‌دهنده کمترین توان و برابر ۰.۴ کیلووات است و عدد ۰۲۲ نشان‌دهنده بیشترین توان این اینورتر و برابر ۲.۲ کیلووات است.

۳- بخش سوم نشان‌دهنده سری درایو است که با ic5 نمایش داده شده است

۴- در قسمت چهارم شما می‌توانید اطلاعاتی درباره ولتاژ ورودی به دست اویید. برای اینورتر ال اس مدل ic5 در این قسمت عدد ۱ را مشاهده میکنید که به معنای این است که این محصول از نوع تک فاز است و با ولتاژ ۲۲۰ ولت کار می‌کند.

۵- در نهایت می‌توانید حرف F را در کد اینورتر مشاهده کنید که نشان می‌دهد این محصول دارای فیلتر EMC داخلی است. اما از آنجا که این ویژگی به صورت آپشنال ارائه می‌شود؛ ممکن است این حرف در قسمت پنجم وجود نداشته باشد.

کدهای خطای اینورتر ال اس مدل ic5

یکی از مزیت‌های اینورتر LS مدل ic5 این است که شما می‌توانید با استفاده از کدهای خاص، خطاهای موجود در دستگاه را تشخیص داده و برای رفع عیب اقدام کنید. بنابراین اگر عملکردهای حفاظتی به دلیل ایجاد ایرادی در اینورتر فعال شوند؛ هشدار مربوط به آن به صورت یک کد خود را نمایش می‌دهد که معنای آن‌ها در جدول زیر آورده شده است.

راهنمای استفاده از اینورتر LS مدل ic5

برای نصب اینورتر LS مدل ic5 باید یک سری نکات ایمنی را رعایت کنید. برای مثال بدنه اینورتر باید به ارث بسته شود و حتما با دست خشک با کی پد کار کنید. علاوه بر این محل نصب اینورتر، نحوه قرار دادن دستگاه در داخل تابلو و مقدار فضای آزاد برای گردش هوا، همگی دارای استانداردهایی هستند. به همین دلیل باید دفترچه راهنمای اینورتر ال اس مدل ic5 را دانلود کنید تا بتوانید در زمان نصب، سیم‌کشی و استفاده از محصول، دستورات درست را رعایت کنید.

اینورتر ic5 در کجا مورد استفاده قرار می گیرد؟

در خرید یک اینورتر، نوع کاربری مدنظر ما، اهمیت بسیاری دارد. گاهی افراد با پرداخت هزینه اضافی، اقدام به خرید اینورتری سنگین‎ کار می‌کنند. درحالی‌که اینورتری با رنج پایین‌تر نیز پاسخگوی نیاز آن‌ها بوده است. از طرف دیگر، گاهی مشاهده می‌کنیم که افراد به دلیل عدم آشنایی با نیاز خود و کاربرد انواع مختلف اینورترها، مدلی را خریداری کرده‌اند که قدرت پایینی دارد و نمی‌تواند به‌صورت مطلوب عمل کند. اینورتر LS مدل IC5، بااینکه ابعاد کوچکی دارد اما دارای گشتاور بالایی است و می‌تواند در بسیاری مصارف عمومی و صنعتی مورداستفاده قرار گیرد. به‌طورکلی این نوع اینورتر مختص فعالیت‌های متوسط است.

ازجمله کاربردهای اینورتر IC5 می‌توان به ماشین‌سازی سطح پایین، فن‌های متوسط، پمپ‌های متوسط و نوارنقاله‌های کوچک اشاره کرد.
